ETHERLINE® PN FD Cat.5 M8

PROFINET Patchcord M8

Cordone di connessione Ethernet industriale, Profinet tipo C, M8, con codifica D, diritto o angolare, PUR; con omologazione UL; Cat.5 2coppie

Codice articolo Descrizione articoloLength (m)Peso rame (kg/1.000 pezzi)Unità di base

Prezzo di base

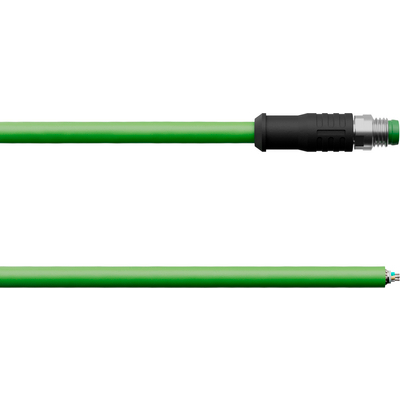

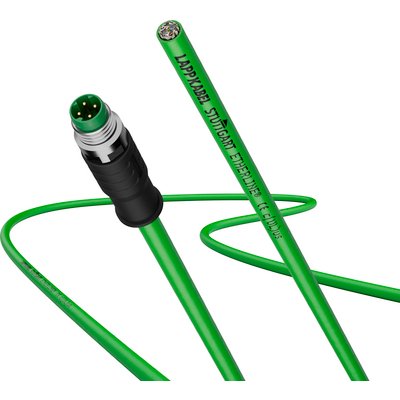

Connettore maschio dritto / estremità cavo libera
24443008
IE-PNC-5-M8D-S-1-P-2-2131,3
24443009
IE-PNC-5-M8D-S-2-P-2-22-7-OE262,6
24443010
IE-PNC-5-M8D-S-5-P-2-22-7-OE5156,5
24443011
IE-PNC-5-M8D-S-10-P-2-22-7-OE10313

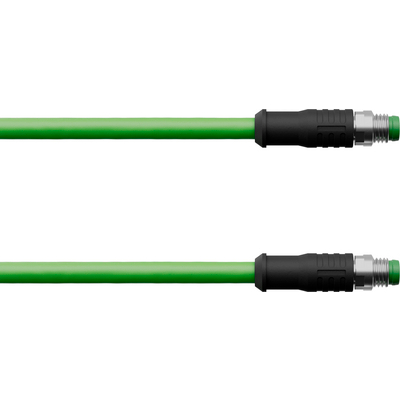

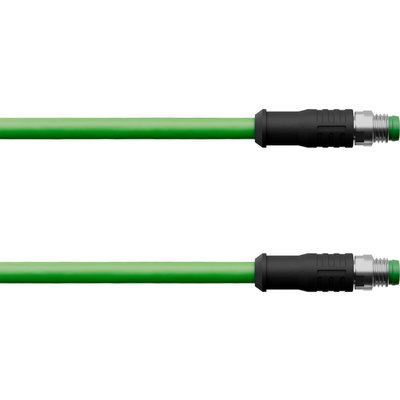

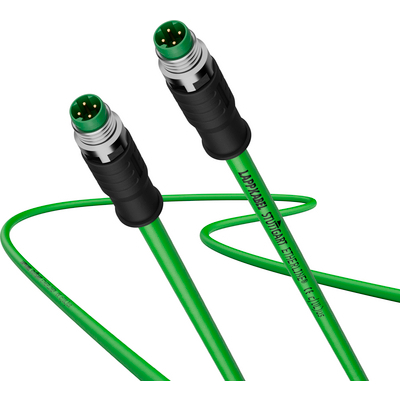

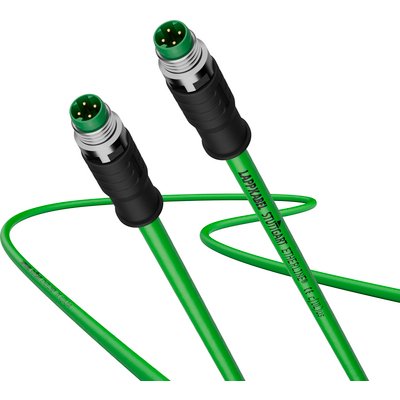

Connettore maschio dritto / Connettore maschio dritto
24443000
IE-PNC-5-M8D-S-1-P-2-22-7-M8D-S131,3
24443001
IE-PNC-5-M8D-S-2-P-2-22-7-M8D-S262,6
24443002
IE-PNC-5-M8D-S-5-P-2-22-7-M8D-S5156,5
24443003
IE-PNC-5-M8D-S-10-P-2-22-7-M8D-S10313

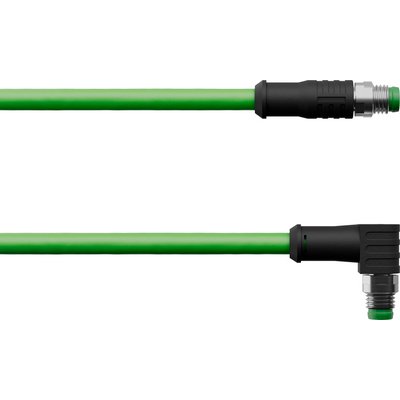

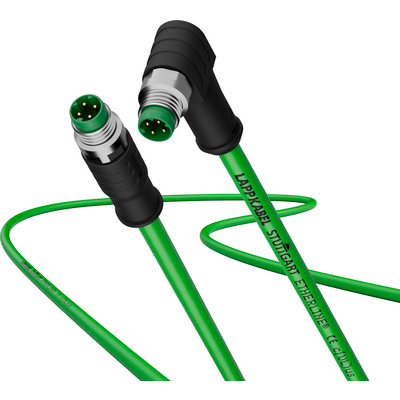

24443012
IE-PNC-5-M8D-A-1-P-2-22-7-M8D-A131,3
24443013
IE-PNC-5-M8D-A-2-P-2-22-7-M8D-A262,6
24443014
IE-PNC-5-M8D-A-5-P-2-22-7-M8D-A5156,5
24443015
IE-PNC-5-M8D-A-10-P-2-22-7-M8D-A10313

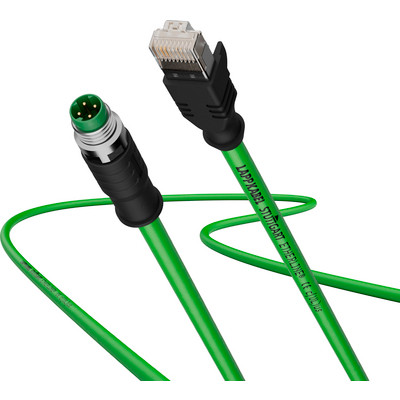

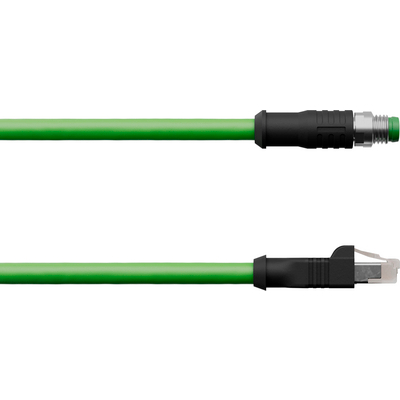

24443004
IE-PNC-5-M8D-S-1-P-2-22-7-RJ45131,3
24443005
IE-PNC-5-M8D-S-2-P-2-22-7-RJ45262,6
24443006
IE-PNC-5-M8D-S-5-P-2-22-7-RJ455156,5
24443007
IE-PNC-5-M8D-S-10-P-2-22-7-RJ4510313
Disponibile da 2 a 5 giorni lavorativi.
Disponibile da 6 a 10 giorni lavorativi.
Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

  • Disponibile come cavo di potenza precablato a un'estremità per una scelta flessibile della lunghezza del cavo e la libera scelta di ulteriori collegamenti.
  • Disponibile anche come cavo assemblato ad entrambe le estremità per risparmiare tempo durante l'installazione.
  • Scambio rapido di informazioni grazie alla tecnologia Ethernet.

Applicazione

  • Per l'impiego in movimento continuo e altamente flessibile nelle parti mobili della macchina e nella catena portacavi per reti PROFINET (tipo C)
  • Adatto anche per applicazioni EtherCAT ed EtherNET/IP.
  • Utilizzabile in ambienti asciutti e umidi.
  • Guaina esterna in PUR e connettori resistono ad elevate sollecitazioni meccaniche.
  • La guaina esterna in PUR è resistente ai lubrificanti a base di olio minerale ed è molto resistente alle sostanze chimiche.

Caratteristiche del prodotto

  • Disponibile come opzione con connettore RJ45, M8D o M12D. Il connettore M8 a ingombro ridotto è adatto alle applicazioni PROFINET in cui non è possibile utilizzare i connettori M12D a causa dello spazio limitato.
  • Prestazioni Cat.5e fino a 100 Mbit/s.
  • La protezione contro le vibrazioni integrata del connettore lo rende resistente a urti e vibrazioni.
  • Per uscite cavo a ingombro ridotto è idoneo il connettore a forma angolata.
  • Mescola della guaina del conduttore e dell’isolamento priva di alogeni per soddisfare speciali requisiti antincendio.

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC002599
  • ETIM 6.0 Class-Description: Cavo patch rame settore industriale

Raggio minimo di curvatura

  • Flessibile: 8 x diametro esterno
  • Posa fissa: 6 x diametro esterno

Grado di protezione

  • M8 - IP65/IP68
  • RJ45 - IP20

Campo di temperatura

  • Posa mobile: da -20°C a +60°C
  • Fixed installation: -30°C to +80°C

  • Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
  • I prezzi sono da intendersi IVA e sovrapprezzi esclusi. Vendita riservata ai clienti commerciali.
