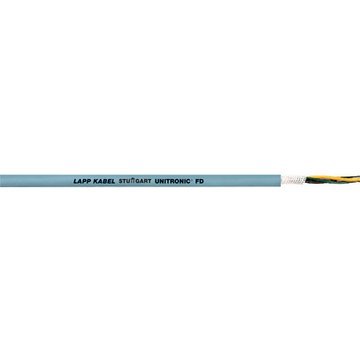

UNITRONIC® FD CY

Cavo schermato per trasmissione dati superflessibile con guaina in PVC per catena portacavi

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

Informazioni sul prodotto (PDF)

UNITRONIC FD 2x0,34

0027870

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD CY 2x0,34

0027440

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD 2x0,34

0027870

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD CY 4x0,34

0027442

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD CY 18x0,25

0027436

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD CY 5x0,25

0027428

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD 3x0,34

0027871

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD CY 3x0,34

0027441

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD CY 3x0,14

0027411

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

UNITRONIC FD 14x0,34

0027876

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 4x0,34

0027872

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 10x0,25

0027860

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 4x0,25

0027857

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 2x0,25

0027855

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 3x0,14

0027841

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 10x0,14

0027845

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 7x0,14

0027844

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 5x0,14

0027843

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 4x0,14

0027842

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC FD 7x0,34

0027874

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

ÖLFLEX ROBUST FD 7G1,5

0026524

ÖLFLEX® ROBUST FD - cavo di alimentazione e comando privo di alogeni per applicazioni di catene portacavi in condizioni ambientali gravose

ÖLFLEX TRAY II 4G4

221204

ÖLFLEX® TRAY II: UL TC-ER 600V o AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC, 0,6/1 kV, Tray Cable - Exposed Run

UNITRONIC BUS PB FD P 1X2X0,64

2170222

Cavo bus per PROFIBUS-DP, -FMS e FIP. Privo di alogeni e altamente ignifugo. Intervallo di temperatura da -40°C a +80°C

ÖLFLEX SERVO FD 796 CP 4G1,5

0027950

ÖLFLEX® SERVO FD 796 CP - cavo per servomotori schermato per applicazioni di catene portacavi estremamente dinamiche in condizioni gravose con certificazione UL/CSA AWM e VDE

H05VV5-F 3G1

0011018

Cavo di controllo e comando in PVC, armonizzato H05VVC4V5-K, resistente all'olio, flessibile con conduttori numerati per molteplici applicazioni; HAR: 300/500V

UNITRONIC FD Li2YCY (TP) A BE 2X2X0,25

0031387

UNITRONIC^® FD Li2YCY (TP) A B: cavo PE/PVC per trasmissione dati a bassa capacità, schermato per catena portacavi, con coppie twistate, certificato AWM/Recognized da UL per gli USA (NFPA 79) e il Canada

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX SERVO FD 798CP 4x2x0,25

0036921

ÖLFLEX® SERVO FD 798 CP - cavo per encoder schermato per applicazioni di catene portacavi estremamente dinamiche in condizioni gravose con certificazione UL/CSA AWM

UNITRONIC FD P plus A 18X0,25

0028665

UNITRONIC® FD P plus: Low-frequency PUR data cable UL AWM 1000V VW-1 halogen-free highly flexible, energy/ drag chain constant flex, low capacitance, -40°C/80°C

ÖLFLEX WIRE MS 1 1X0,5 BK

4180401

ÖLFLEX® WIRE MS 1, power and control cable, PVC single core, UL-recognized/UL AWM style 1007+1569 & CSA AWM I A/B +105 °C/300 V, HAR H05V-K

ÖLFLEX CLASSIC FD 810 4G1,5

0026151

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX TRAY II CY 4G2,5

2214040

ÖLFLEX® TRAY II CY: UL TC-ER 600V, AWM 1000V, WET 75°C, SUN/ OIL RES I+II, DIR BUR, CSA AWM I/II A/B FT4, cavo di alimentazione e comando PVC schermato, 0,6/1 kV, Tray Cable - Exposed Run

Coaxial - RG-174 A/U

2170001

Installazione fissa e utilizzo flessibile limitato a interni ed esterni asciutti o umidi. Intervallo di temperatura da -55°C a +250°C

H07RN-F, ENHANCED VERSION 1X95

4533010

H07RN-F, <HAR>, power and control cable, 450/750 V, submersion to a depth of 100m (AD8), ozone/oil-resistant, class 5, -40°C to +90°C, halogen-free, flame-retardant

ÖLFLEX SPIRAL 400 P 2X0,5/2000

70002601

ÖLFLEX® SPIRAL 400 P - cavo a spirale PUR, cavo di comando resistente ad agenti chimici, olio e antiabrasione per utilizzo nella costruzione di macchinari, impianti e strumenti

ÖLFLEX 150 3G1,5

0015303

ÖLFLEX® 150 - cavo di comando PVC armonizzato H05VV5-F con UL/CSA AWM, resistente all'olio, flessibile e numerato per diverse applicazioni, U0/U: 300/500 V

UNITRONIC FD CP plus A 10X0,25

11139613

UNITRONIC® FD CP plus A - Cavo dati PUR schermato, altamente flessibile, a bassa capacità per catene portacavi, AWM-Recognized da UL per USA e Canada

ÖLFLEX HEAT 180 SiF 1X1,5 BK

0051001

ÖLFLEX® HEAT 180 SiF - cavo unipolare in silicone a fili sottili per utilizzo nella costruzione di macchinari, impianti e strumenti per temperature fino a +180°C

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

ETHERLINE PN Cat.5 Y FLEX FC

2170886

Cavo Ethernet industriale Cat.5 per uso flessibile, per applicazione PROFINET tipo B; design 2x2xAWG22/7, rivestimento esterno in PVC o FRNC, omologazione UL

SKINTOP® MS-HF-M SC

SKINTOP® MS-SC-M

STAR STRIP Spelacavi

SKINTOP® BS-SC-M METAL / SKINTOP® BSR-SC-M METAL

ÖLFLEX® CLASSIC FD 810 CY

UNITRONIC® FD CP plus A

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
UNITRONIC® FD CY
0027411	3 x 0.14	4,5	14,1	37
0027412	4 x 0.14	4,8	15,5	42
0027413	5 x 0.14	5,1	18,3	47
0027414	7 x 0.14	5,7	27,6	55
0027416	10 x 0.14	6,7	39,3	63
0027418	14 x 0.14	6,8	45,3	96
0027420	18 x 0.14	7,4	54,1	105
0027422	25 x 0.14	8,9	68,4	163
0027425	2 x 0.25	4,9	14,9	39
0027426	3 x 0.25	5,1	18,8	46
0027427	4 x 0.25	5,5	21,3	53
0027428	5 x 0.25	5,9	31	71
0027429	7 x 0.25	6,7	39,6	75
0027431	10 x 0.25	8,2	53,9	100
0027434	14 x 0.25	8,3	64,2	120
0027436	18 x 0.25	9,1	78,4	167
0027438	25 x 0.25	11	101	221
0027440	2 x 0.34	5,3	16,1	47
0027441	3 x 0.34	5,6	28,7	55
0027442	4 x 0.34	6	35,7	76
0027443	5 x 0.34	6,5	39,1	80
0027444	7 x 0.34	7,4	52,7	104
0027446	10 x 0.34	9,1	67,4	115
0027448	14 x 0.34	9,2	85,3	132
0027450	18 x 0.34	10,3	99,7	225
0027452	25 x 0.34	12,5	155	327

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Affidabilità elevata
Per impiego in catena portacavi
Ottimo rapporto qualitä prezzo
La schermatura in calza minimizza le interferenze elettriche

Applicazione

I processi di produzione automatizzati richiedono cavi dati con flessibilità, stabilità e una schermatura sempre più elevate
Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
Catene di montaggio, linee di produzione e macchinari industriali di vario genere

Caratteristiche del prodotto

Superficie esterna a bassa aderenza
Autoestinguente secondo IEC 60332-1-2
Progettato per applicazioni in catena portacavi da 2 fino a 8 milioni cicli di flessioni

Riferimenti normativi/approvazioni

Secondo VDE 0812
Per catene con corse fino a 10 m
Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

Fili sottilissimi di rame nudo
Isolamento dei conduttori in PVC
Nastratura in tessuto non tessuto
Schermatura in calza di rame stagnato
Guaina esterna in PVC grigia (RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

DIN 47100, tabella T9

Mutua capacità

C/C: ca. 110 nF/km
C/S: ca. 110 nF/km

Induttanza

ca. 0,65 mH/km

Cordatura conduttori

trefolo, a fili extra sottili

Raggio minimo di curvatura

Posa mobile: 7,5 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione di prova

1500 V

Campo di temperatura

Posa mobile: da -5°C a +70°C
Posa fissa: da -40°C a +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
