SKINTOP® MS-HF-M SC

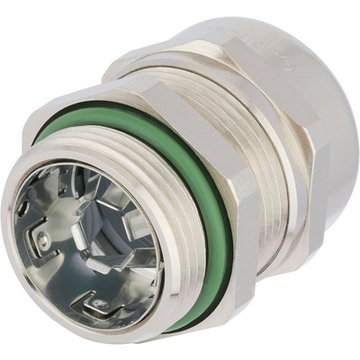

SKINTOP® MS-HF-M SC, halogen-free brass cable gland with low-resistance screen contact and highly conductive, flexible EMC spring contact, easy to assemble

Pressacavo per applicazioni ferroviarie
Hazard Level: HL 3

Informazioni sul prodotto (PDF)

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 7G1,5

1119307

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X1,5 RD

4520041

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.2 1X2,5 BK

4150501

ÖLFLEX® WIRE MS 2.2, power and control cable, PVC single core, field wiring, UL MTW VW-1, UL AWM 10269 1000 V, CSA TEW FT1, HAR H07V2-K +90°C

ÖLFLEX WIRE MS 2.2 1X2,5 BK

4150501

ÖLFLEX® WIRE MS 2.2, power and control cable, PVC single core, field wiring, UL MTW VW-1, UL AWM 10269 1000 V, CSA TEW FT1, HAR H07V2-K +90°C

ÖLFLEX CLASSIC 135 CH 2X1

1123266

ÖLFLEX® CLASSIC 135 CH - cavo di comando privo di alogeni, HFFR, flessibile e schermato per diverse applicazioni, U0/U: 300/500V

ÖLFLEX CLASSIC 135 CH 2X1

1123266

ÖLFLEX® CLASSIC 135 CH - cavo di comando privo di alogeni, HFFR, flessibile e schermato per diverse applicazioni, U0/U: 300/500V

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 BU

4160302

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 BU

4160402

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1,5 WHBU

4160444

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 WHBU

4160344

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X2,5 BK

4160501

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 7G0,5

1119007

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 7G1,5

1119307

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX WIRE MS 2.1 1X0,75 DBU

4160214

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX WIRE MS 2.1 1X1 DBU

4160314

ÖLFLEX® WIRE MS 2.1, power and control cable, PVC single core for field wiring, UL MTW VW-1, UL AWM style 1015 600 V, CSA TEW FT1, HAR H07V-K

ÖLFLEX CLASSIC 110 3G1,5

1119303

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

H07V-K 1X1,5 RD

4520041

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX WIRE MS 2.2 1X2,5 BK

4150501

ÖLFLEX® WIRE MS 2.2, power and control cable, PVC single core, field wiring, UL MTW VW-1, UL AWM 10269 1000 V, CSA TEW FT1, HAR H07V2-K +90°C

ÖLFLEX WIRE MS 2.2 1X2,5 BK

4150501

ÖLFLEX® WIRE MS 2.2, power and control cable, PVC single core, field wiring, UL MTW VW-1, UL AWM 10269 1000 V, CSA TEW FT1, HAR H07V2-K +90°C

ÖLFLEX CLASSIC 135 CH 2X1

1123266

ÖLFLEX® CLASSIC 135 CH - cavo di comando privo di alogeni, HFFR, flessibile e schermato per diverse applicazioni, U0/U: 300/500V

ÖLFLEX CLASSIC 135 CH 2X1

1123266

ÖLFLEX® CLASSIC 135 CH - cavo di comando privo di alogeni, HFFR, flessibile e schermato per diverse applicazioni, U0/U: 300/500V

SKINMATIC® QUICK Set 1

SKINMATIC® MH Set

SKINMATIC® RZ

SKINDICHT® SM-PE-M

Codice articolo	Descrizione articolo / dimensioni	Ø F mm	Ø minimo sopra calza (mm)	Misura della chiave SW mm	Lunghezza totale C mm	Lunghezza filettatura D (mm)	Pezzi / confezione
53112530	M 12 x 1,5	3,5 - 7	1	16	26.5	6,5	50
53112531	M 16 x 1,5	4,5 - 10	4	20	33.0	7	50
53112532	M 20 x 1,5	7 - 13	5	24	37.0	8	25
53112533	M 25 x 1,5	9 - 17	7,5	29	38.5	8	25
53112534	M 32 x 1,5	11 - 21	9	36	45.5	9	25
53112535	M 40 x 1,5	19 - 28	15	45	48.0	9	10
53112536	M 50 x 1,5	27 - 35	21	54	55.5	10	5

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Privo di alogeni e autoestinguente
Adatto per cavi con o senza guaina interna
Bassa resistenza di contatto della schermatura, ottima protezione EMC
Molla di contatto EMC flessibile ad alta conducibilità, facile installazione di diversi diametri di schermatura
Montaggio semplificato

Applicazione

Metropolitane e treni
Per la messa a terra conforme alle norme EMC della schermatura in rame
Industria meccanica e impiantistica
Tecnica di misura, di controllo e di regolazione
Automazione industriale

Riferimenti normativi/approvazioni

DIN EN 45545-2 (HL3)
DIN EN 45545-3 (E30)

Costruzione

Filettatura metrica secondo DIN EN 60423
Base per informazioni tecniche DIN IEC 62444

Note

Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000441
Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000441
ETIM 6.0 Class-Description: Pressacavo

Attenzione

Per misure di montaggio e
coppie di serraggio
consultare T21

Materiale

Corpo: ottone nichelato Inserto: poliammide privo di alogeni conforme a UL 94 V0 Guarnizione: elastomero speciale O-ring: elastomero speciale

Grado di protezione

IP 68 - 5 bar

Campo di temperatura

Posa mobile: da -25 ° C a + 100 ° C
Statico: da -40°C a +100°C

Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
