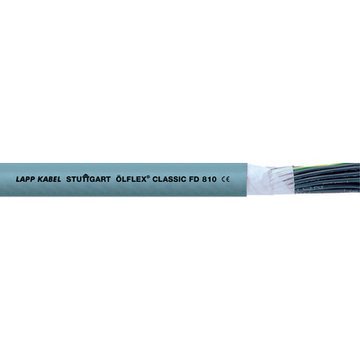

ÖLFLEX® CLASSIC FD 810 CY

Cavo di controllo flessibile, schermato con isolamento conduttori e guaina esterna in PVC

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

Core Line Performance - Corse o accelerazioni medie
Adatto a molteplici applicazioni
Conforme ai requisiti EMC

Informazioni sul prodotto (PDF)

ÖLFLEX CLASSIC FD 810 4G1,5

0026151

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 4G1,5

0026151

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 18G0,5

0026106

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 CY 4G1,5

0026251

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 12G0,5

0026105

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 2X1

0026130

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 25G0,5

0026107

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 CY 25G1

0026239

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 5G1,5

0026152

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 18G1

0026138

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 7G1

0026134

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 CY 4G10

0026285

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 CY 4G2,5

0026271

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 CY 2X1

0026230

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 4G10

0026185

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 7G2,5

0026173

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 7G1,5

0026153

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 25G1

0026139

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 12G1

0026135

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX CLASSIC FD 810 7G0,5

0026104

ÖLFLEX® CLASSIC FD 810 - cavo di alimentazione e comando per uso versatile nelle catene portacavi

ÖLFLEX SERVO FD 796 CP 4G1,5

0027950

ÖLFLEX® SERVO FD 796 CP - cavo per servomotori schermato per applicazioni di catene portacavi estremamente dinamiche in condizioni gravose con certificazione UL/CSA AWM e VDE

Coaxial - RG-174 A/U

2170001

Installazione fissa e utilizzo flessibile limitato a interni ed esterni asciutti o umidi. Intervallo di temperatura da -55°C a +250°C

UNITRONIC FD Li2YCY (TP) A BE 2X2X0,25

0031387

UNITRONIC^® FD Li2YCY (TP) A B: cavo PE/PVC per trasmissione dati a bassa capacità, schermato per catena portacavi, con coppie twistate, certificato AWM/Recognized da UL per gli USA (NFPA 79) e il Canada

OLFLEX-110 FR 2X1 450/750

9101002

Cavo di comando PVC con UL/CSA AWM, resistente all'olio, flessibile per diverse applicazioni, UL/CSA: 1000V, versione anche schermata

UNITRONIC FD CP (TP) plus A 5X2X0,25

11139511

UNITRONIC® FD CP (TP) plus A - Cavo dati PUR schermato con coppie twistate, altamente flessibile, a bassa capacità per catene portacavi, AWM per USA (per NFPA 79) e CAN

ÖLFLEX 191 3G1,5

0011137

ÖLFLEX® 191 - cavo di comando PVC con UL/CSA AWM, resistente all'olio e flessibile per diverse applicazioni, UL/CSA: 600V

UNITRONIC FD 2x0,34

0027870

UNITRONIC® FD: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, cicli da 2 a 8 m, altamente flessibile/pieghevole, ignifugo

UNITRONIC LiYY 2x0,14

0028202

UNITRONIC® LiYY: cavo per dati PVC a bassa frequenza con codice DIN 47100 flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, strumentazione, controllo, automazione

ÖLFLEX CHAIN 809 CY 3G0,75

1026760

ÖLFLEX® CHAIN 809 CY - cavo di alimentazione e comando schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

UNITRONIC PUR CP (TP) 2x2x0,5

0032860

UNITRONIC® PUR CP (TP): cavo per dati a bassa frequenza PUR, cavi PVC DIN 47100, coppie intrecciate, schermato, rivestimento PUR, per esterni, ignifugo, resistente all'olio/antiabrasione

ÖLFLEX CHAIN 809 18G0,5

1026706

ÖLFLEX® CHAIN 809 - cavo di alimentazione e comando per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CLASSIC 110 H 4X0,5

10019904

ÖLFLEX® CLASSIC 110 H - Cavo di comando privo di alogeni, HFFR, resistente all’olio, estremamente flessibile e resistente a temperature fino a -30°C per applicazioni molteplici, BauPVO / CPR

ÖLFLEX FD 891 12G0,75

1026112

ÖLFLEX® FD 891 - cavo di alimentazione e comando per uso versatile in catene portacavi con certificazione UL/CSA AWM.

ÖLFLEX SERVO FD 796P 4G1,5+(2x1,5)

0025319

ÖLFLEX® SERVO FD 796 P - cavo per servomotori per applicazioni di catene portacavi estremamente dinamiche in condizioni gravose con certificazione UL/CSA AWM e VDE

X05V-K 2CHELIX 1X1 BUWH

4512263S

Cavo di alimentazione e comando X05V-K, per cablaggio interno, PVC, 300/500 V, classe 5, isolamento elica a doppio colore, ignifugo, bobina

UNITRONIC ST 3x20/7AWG

0033001

UNITRONIC® ST: cavo per dati PVC ottimizzato per CEM, grigio, a bassa frequenza e capacità, schermatura statica in lamina di alluminio contro elevate frequenza e per segnali minimi

UNITRONIC FD CY 2x0,34

0027440

UNITRONIC® FD CY: cavo per dati PVC a bassa frequenza, con fili ultrasottili/estremamente flessibili, catena portacavi/energia, altamente flessibile/pieghevole, schermato, ignifugo

ÖLFLEX CLASSIC 110 2X1 BK

1119894

ÖLFLEX® CLASSIC 110 BK - cavo di comando PVC, registrato VDE, resistente all'olio, flessibile e resistente agli UV per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CRANE NSHTÖU 4G4

00430203

ÖLFLEX® CRANE NSHTÖU - cavo di alimentazione a bassa tensione per esterni e applicazioni con gru/tecnologia di trasporto. Cavo di alimentazione e comando in gomma, per tamburo avvolgicavo, U0/U: 0,6/1kV

ÖLFLEX CLASSIC FD 810 P 2X0,5

0026300

ÖLFLEX® CLASSIC FD 810 P - cavo di alimentazione e comando per uso versatile nelle catene portacavi in condizioni ambientali gravose

SKINTOP® MS-HF-M BRUSH

SKINTOP® MS-M BRUSH

ÖLFLEX® FD 891 CY

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
ÖLFLEX® CLASSIC FD 810 CY
0026200	2 X 0.5	6.9	33	74
0026201	3 G 0.5	7.3	39	84
0026202	4 G 0.5	7.9	46	98
0026203	5 G 0.5	8.4	54	110
0026204	7 G 0.5	9.8	70	143
0026205	12 G 0.5	11.3	100	201
0026206	18 G 0.5	13.4	153	287
0026207	25 G 0.5	15.9	202	394
0026208	30 G 0.5	16.5	228	432
0026219	2 X 0.75	7.3	39	85
0026220	3 G 0.75	7.8	48	99
0026221	4 G 0.75	8.4	59	116
0026222	5 G 0.75	9	69	133
0026223	7 G 0.75	10.7	90	178
0026224	12 G 0.75	12.4	129	253
0026226	18 G 0.75	14.9	205	368
0026227	25 G 0.75	17.4	271	496
0026229	30 G 0.75	18	320	549
0026230	2 X 1.0	7.7	46	97
0026231	3 G 1.0	8.2	57	114
0026232	4 G 1.0	8.9	70	134
0026233	5 G 1.0	9.8	81	159
0026234	7 G 1.0	11.4	110	207
0026235	12 G 1.0	13.4	182	314
0026238	18 G 1.0	16.1	254	443
0026239	25 G 1.0	18.8	365	612
0026240	26 G 1.0	18.8	374	625
0026241	34 G 1.0	21.5	463	787
0026242	41 G 1.0	23.2	542	918
0026243	50 G 1.0	25.3	640	1120
0026249	2 X 1.5	8.4	58	117
0026250	3 G 1.5	9	75	139
0026251	4 G 1.5	9.9	91	169
0026252	5 G 1.5	10.9	112	201
0026253	7 G 1.5	12.7	145	262
0026254	12 G 1.5	15.1	247	404
0026255	16 G 1.5	16.8	314	503
0026256	18 G 1.5	17.8	348	560
0026257	25 G 1.5	21.2	498	793
0026259	34 G 1.5	23.9	700	1005
0026270	3 G 2.5	10.8	119	207
0026271	4 G 2.5	11.8	161	247
0026272	5 G 2.5	13.2	194	307
0026273	7 G 2.5	15.8	262	418
0026281	4 G 4.0	13.7	238	360
0026282	5 G 4.0	15.3	280	436
0026283	4 G 6.0	16.1	318	514
0026285	4 G 10.0	20.2	521	824
0026287	4 G 16.0	23.6	780	1207

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Affidabilità elevata
Molteplici possibilità di applicazione
Ottimo rapporto qualità/prezzo
Maggior robustezza grazie alla guaina interna
La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

Per catene portacavi o parti di macchine in movimento
Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
Circuiti di potenza per apparecchiature elettriche nell'ingegneria di automazione
Catene di montaggio, linee di produzione e macchinari industriali di vario genere
Impiego all'esterno esclusivamente nel rispetto del campo di temperatura indicato e con protezione ai raggi UV

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Superficie esterna a bassa aderenza
Conforme ai requisiti EMC

Riferimenti normativi/approvazioni

Filo e guaina isolante in base a VDE 0245/0285
Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

Fili sottilissimi di rame nudo (classe 6)
Isolamento dei conduttori in PVC
Conduttori cordati a strati concentrici con passo di cordatura corto
Guaina interna in PVC grigia
Schermatura in calza di rame stagnato
Nastratura in tessuto non tessuto
Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

Posa mobile: da 7,5 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

U₀/U: 300/500 V

Tensione di prova

4000 V

Conduttore di terra

G = con conduttore giallo/verde
X = senza conduttore giallo/verde

Campo di temperatura

Posa mobile: da 0°C a +70°C
Posa fissa: da -40°C a +80°C

Cicli di flessione e parametri di utilizzo

Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali a temperatura ambiente. I dettagli sui valori (es. le tolleranze) vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
