ÖLFLEX® CLASSIC 100 450/750 V

Cavo di controllo in PVC con codifica a colori

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

CPR: informazioni su www.lappitalia.it/cpr
Per tensioni nominali U₀/U: 300/500V o sezioni inferiori a 2,5mm² vedere ÖLFLEX® CLASSIC 100 300/500V

Informazioni sul prodotto (PDF)

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 300/500V 4G0,5

00350033

ÖLFLEX® CLASSIC 100 CY 300/500V - Cavo PVC flessibile, con codice colore e schermato. Cavo di comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 BK 0,6/1 kV 3G2,5

1120469

ÖLFLEX® CLASSIC 100 BK 0,6/1kV Cavo di controllo e comando per molteplici applicazioni, PVC, classe 5, codice colore fino a 5 fili, uso esterno

ÖLFLEX CLASSIC PN 3X2,5

1120835

ÖLFLEX® CLASSIC PN - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di potenza per applicazioni PROFINET con 24V

ÖLFLEX CLASSIC 100 SY 5G0,75

00160253

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

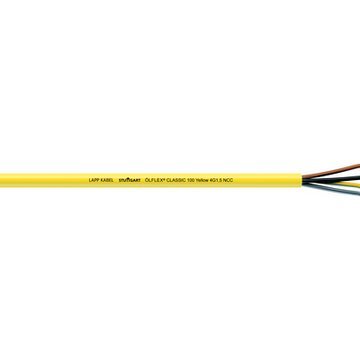

ÖLFLEX CLASSIC 100 YELLOW 3G1,5

0010400

ÖLFLEX® CLASSIC 100 YELLOW - cavo PVC flessibile, codice colore Cavo di alimentazione e comando con guaina esterna gialla per scopi di avvertenza, 450/750V, anche per YSLY o YY

ÖLFLEX DC GRID 100 3G2,5

11101516

ÖLFLEX® DC GRID 100 - cavo di collegamento flessibile con anime colorate per applicazioni in corrente continua fino a 0,75/1,5 kV DC, posa interrata diretta

ÖLFLEX DC 100 3G2,5

11101107

ÖLFLEX® DC 100 - Conduttore di collegamento con codifica colore per applicazioni in corrente continua fino a 0,75/1,5 kV DC

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1

00100424

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 4G1,5

00100654

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 3G2,5

0010087

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 5G6

00101073

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 450/750V 3G4

0010210

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 5G6

1120812

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 CY 450/750V 4G1,5

00354593

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 450/750V 5G4

00101023

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 Orange 3G1

0019701

ÖLFLEX® CLASSIC 110 ORANGE - cavo di comando PVC, flessibile e fili arancioni numerati, concepito per scopi di avvertenza e circuiti esclusi, anche per YSLY o YY

UNITRONIC LiYCY 2x0,5

0034602

UNITRONIC® LiYCY: cavo per dati PVC a bassa frequenza con codice DIN 47100 flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, schermato, strumentazione, controllo

ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 2X1

1121266

ÖLFLEX® CLASSIC 110 CY BLACK 0,6/1 kV Cavo di controllo e comando per molteplici applicazioni, PVC, classe 5, numerato, schermato e per uso esterno

ÖLFLEX EB CY 2X0,75

0012640

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX CHAIN 809 SC 1X16

1062905

ÖLFLEX® CHAIN 809 SC - cavo di alimentazione unipolare per uso versatile in catene portacavi con certificazione UL/cUL AWM

ED-IE-AX-6A-B-20-FC

21700601

Connettore Ethernet industriale installabile su campo, RJ45, diritto e angolare, IP20, idoneo per la trasmissione di dati a 10 Gbit/s, gestione fili con codifica a colori PROFINET o TIA

ED-IE-AX-M12D-5-PN-67-FC

21700647

Connettore Ethernet industriale, M12 con codifica D, per cavi Cat.5 a 4 fili fino a 100 MBit/s, con codice colore Ethernet o Profinet

ÖLFLEX CLASSIC 110 12G0,5

1119012

ÖLFLEX® CLASSIC 110 - cavo di comando PVC, registrato VDE, resistente all'olio e flessibile per diverse applicazioni, 300/500V, anche per YSLY o YY

UNITRONIC BUS CAN FD P 2x2x0,34

2170276

Per sistemi di comunicazione basati su CAN come CANopen. Privo di alogeni, ignifugo a norma IEC 60332-1-2, intervallo di temperatura da -40°C a +80°C

ÖLFLEX CLASSIC 110 H 4X0,5

10019904

ÖLFLEX® CLASSIC 110 H - Cavo di comando privo di alogeni, HFFR, resistente all’olio, estremamente flessibile e resistente a temperature fino a -30°C per applicazioni molteplici, BauPVO / CPR

ETHERLINE PN Cat.5e Y 2x2xAWG22

2170891

Cavo Ethernet industriale Cat.5 per installazione fissa, per applicazioni PROFINET tipo A; design 2x2xAWG22/1

ÖLFLEX CLASSIC 110 CY 18G0,5

1135018

ÖLFLEX® CLASSIC 110 CY - cavo di comando PVC, registrato VDE, schermato, flessibile e numerato per diverse applicazioni, U0/U: 300/500V

H05V-K 1X1 BK

4510013

Cavo di alimentazione e comando H05V-K, AR, PVC, 300/500V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 115 CY 7G1

1136207

ÖLFLEX® CLASSIC 115 CY - cavo di comando PVC, schermato e flessibile per diverse applicazioni, sottile e leggero senza guaina interna, U0/U: 300/500V

ÖLFLEX CHAIN TM 4G14AWG

8714040

ÖLFLEX® FD CHAIN TM - Cavo di controllo e comando per molteplici applicazioni in catene portacavi con UL listed e certificazione UL/cUL AWM.

ÖLFLEX CLASSIC 110 LT 25G0,75

1120739

ÖLFLEX® CLASSIC 110 LT - cavo di comando PVC, resistente al freddo, flessibile, resistente agli UV, per basse temperature ed esterni, 300/500V, anche per YSLY o YY, freddo polare

ÖLFLEX HEAT 180 MS 7G1

0046616

ÖLFLEX® HEAT 180 MS - cavo di alimentazione e comando in silicone, con omologazione UL/cUL-AWM per la costruzione di macchinari e impianti nell'America del Nord, adatto per +180°C

UNITRONIC FD Li2YCY (TP) A BE 2X2X0,25

0031387

UNITRONIC^® FD Li2YCY (TP) A B: cavo PE/PVC per trasmissione dati a bassa capacità, schermato per catena portacavi, con coppie twistate, certificato AWM/Recognized da UL per gli USA (NFPA 79) e il Canada

H05Z-K 90°C 1X1 WH

4725053

H05Z-K 90°C, <HAR>, conduttore privo di alogeni, armonizzato. Per l’impiego in quadro elettrico, tensione nominale 300/500V

ÖLFLEX 440 CP 7G1

0012929

ÖLFLEX® 440 CP - cavo di comando PUR schermato per esterni ed interni - flessibile al freddo, antiabrasione, ignifugo e privo di alogeni con certificazione VDE

SKINTOP® CLICK

Fascette rilevabili

Fascetta fermacavo Ty-Fast®

STAR STRIP Spelacavi

ÖLFLEX® CLASSIC 100 300/500 V

ÖLFLEX® CLASSIC 100 H

ÖLFLEX® CLASSIC 100 BK 0,6/1 kV

ÖLFLEX® CLASSIC PN

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
ÖLFLEX® CLASSIC 100 450/750 V
0010086	2 X 2.5	8.9	48	128
0010087	3 G 2.5	9.6	72	162
00100933	3 X 2.5	9.6	72	162
00100883	4 G 2.5	10.7	96	203
00100893	5 G 2.5	11.8	120	242
0010091	7 G 2.5	13.1	168	321
0010092	8 G 2.5	15.8	192	385
0010100	2 X 4.0	10.4	76,8	187
0010210	3 G 4.0	11.2	115,2	244
00101013	4 G 4.0	12.5	154	297
00101023	5 G 4.0	13.7	192	355
0010103	7 G 4.0	15.2	269	471
0010105	3 G 6.0	12.6	173	318
00101063	4 G 6.0	13.8	230	394
00101073	5 G 6.0	15.6	288	489
0010108	7 G 6.0	17.3	403	651
0010301	3 G 10.0	15.9	288	516
00101093	4 G 10.0	17.6	384	650
00101103	5 G 10.0	19.7	480	792
0010111	7 G 10.0	21.7	672	1058
0010302	3 G 16.0	18.3	461	728
00101123	4 G 16.0	20.4	614	1087
00101133	5 G 16.0	22.8	768	1118
0010303	3 G 25.0	23	720	1388
00101153	4 G 25.0	25.4	960	1582
00101163	5 G 25.0	28.5	1200	1771
0010304	3 G 35.0	25.6	1008	1766
00101173	4 G 35.0	28.5	1344	2106
00101183	5 G 35.0	31.9	1680	2635
0010305	3 G 50.0	31	1440	2556
00101193	4 G 50.0	34.5	1920	2943
00103133	5 G 50.0	38.6	2400	3936
0010306	3 G 70.0	35.3	2016	3182
00101203	4 G 70.0	39.4	2688	4092
00103143	5 G 70.0	44.1	3360	4800
0010307	3 G 95.0	41.3	2736	4675
00101213	4 G 95.0	45.8	3648	5290
00103153	5 G 95.0	51.6	4560	5600
0010308	3 G 120.0	47.6	3456	5626
00103093	4 G 120.0	53.1	4608	6994
00103113	4 G 150.0	57.4	5760	7500
00103123	4 G 185.0	62.8	7104	8300

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Elevata sicurezza elettrica grazie alla tensione di prova 4 kV
Buona flessibilità grazie al ridotto passo di cordatura dei conduttori

Applicazione

Ingegneria meccanica
Automazione industriale
Impianti di climatizzazione
Cabine elettriche
Ambienti asciutti o bagnati, con sollecitazioni meccaniche medie
Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione
Adatto alle applicazioni in torsione tipiche in torri eoliche

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Buona resistenza chimica, tabella T1

Riferimenti normativi/approvazioni

Secondo IEC 60227-5 e EN 50525-2-51
In accordo a EN 50525-2-11 e EN 50525-2-31

Costruzione

Fili sottili di rame nudo
Isolamento del conduttore in PVC LAPP P8/1
Conduttori cordati a strati concentrici
Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC001578
Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC001578
ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
Da 6 conduttori: codice colore ÖLFLEX® (Tabella T7)

Cordatura conduttori

Fili sottili secondo VDE 0295,
Classe 5 / IEC 60228 Cl.5

Torsione in WTG (Wind Turbine Generators)

TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

Movimento occasionale: 15 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

U₀/U: 450/750 VCA
In posa protetta e fissa:
U₀/U: 600/1000 V

Tensione di prova

4000 V

Conduttore di terra

G = con conduttore giallo/verde
X = senza conduttore giallo/verde

Campo di temperatura

Movimento occasionale: da -5°C a +70°C
Posa fissa: da -40°C a +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Lunghezze singole per dimensioni: >= 5G50 max. 500m; >= 5G95 max. 400; >= 3G120 max. 500m; >= 4G120 max. 300; >= 4G185 max. 250m
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
