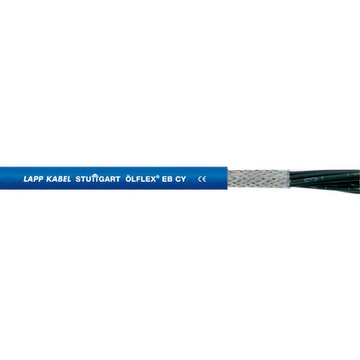

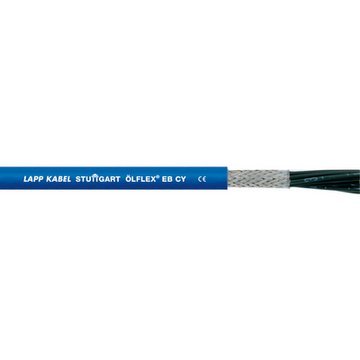

ÖLFLEX® EB CY

Cavo di controllo per circuiti a sicurezza intrinseca secondo IEC 60079-14 / EN 60079-14 / VDE 0165-1

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

CPR: informazioni su www.lappitalia.it/cpr
Per l’uso all’interno di circuiti a Sicurezza Intrinseca, Ex i
Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3

Informazioni sul prodotto (PDF)

ÖLFLEX EB 7X0,75

0012423

ÖLFLEX® EB - cavo di comando PVC, flessibile e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 2X0,75

0012640

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 3X0,75

0012641

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 5X0,75

0012643

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 4X0,75

0012642

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 25X1

0012656

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 7X1

0012653

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 7X0,75

0012644

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 18X1

0012655

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 18X0,75

0012646

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 12X0,75

0012645

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB 3G1,5

0012501

ÖLFLEX® EB - cavo di comando PVC, flessibile e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB 7X0,75

0012423

ÖLFLEX® EB - cavo di comando PVC, flessibile e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 12X1,5

0012664

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 5X1,5

0012662

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 3X1,5

0012661

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 2X1,5

0012660

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 12X1

0012654

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 5X1

0012652

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX EB CY 3X1

0012651

ÖLFLEX® EB CY - cavo di comando PVC, flessibile, schermato e numerato, con guaina esterna blu per circuiti a sicurezza intrinseca, U0/U: 300/500V

ÖLFLEX CLASSIC 100 CY 450/750V 4G2,5

00350173

ÖLFLEX® CLASSIC 100 CY 450/750V - Cavo PVC flessibile, con codice colore e schermato. Cavo di controllo e comando per molteplici applicazioni

ÖLFLEX CLASSIC 100 SY 5G0,75

00160253

ÖLFLEX® CLASSIC 100 SY - cavo PVC flessibile, codice colore con calza in fili di acciaio, cavo di alimentazione e comando per diverse applicazioni

ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 2X1

1121266

ÖLFLEX® CLASSIC 110 CY BLACK 0,6/1 kV Cavo di controllo e comando per molteplici applicazioni, PVC, classe 5, numerato, schermato e per uso esterno

ÖLFLEX CLASSIC 110 SY 5G1

1125205

ÖLFLEX® CLASSIC 110 SY - cavo di comando PVC, registrato VDE e con calza in fili di acciaio, cavo flessibile per diverse applicazioni, U0/U: 300/500V

ÖLFLEX CLASSIC 110 Black 0,6/1kV 3G1

1120267

ÖLFLEX® CLASSIC 110 BLACK 0,6/1kV Cavo di controllo e comando per molteplici applicazioni, PVC, classe 5, numerato, uso esterno

ÖLFLEX CLASSIC 100 450/750V 4G2,5

00100883

ÖLFLEX® CLASSIC 100 - cavo PVC flessibile, codice colore, cavo di alimentazione e comando per diverse applicazioni, 450/750V, anche per YSLY o YY

ÖLFLEX CLASSIC 110 CY 18G0,5

1135018

ÖLFLEX® CLASSIC 110 CY - cavo di comando PVC, registrato VDE, schermato, flessibile e numerato per diverse applicazioni, U0/U: 300/500V

ÖLFLEX CLASSIC 115 CY 7G1

1136207

ÖLFLEX® CLASSIC 115 CY - cavo di comando PVC, schermato e flessibile per diverse applicazioni, sottile e leggero senza guaina interna, U0/U: 300/500V

ÖLFLEX 540 P 5G10

00124823

ÖLFLEX® 540 P - cavo di alimentazione PUR, certificato VDE, per esterni in cantiere con rivestimento giallo - flessibile al freddo, antiabrasione, privo di alogeni

H05VVC4V5-K 3G1,5

0035730

Cavo di controllo e comando in PVC, armonizzato H05VVC4V5-K, resistente all'olio, schermato, flessibile con conduttori numerati per molteplici applicazioni; HAR: 300/500V

ÖLFLEX SERVO FD 781 CY 4G1,5

0036320

ÖLFLEX® SERVO FD 781 CY - cavi per servomotori schermati e a bassa capacità per sollecitazioni intermedie nelle applicazioni di catene portacavi.

Coaxial - RG-174 A/U

2170001

Installazione fissa e utilizzo flessibile limitato a interni ed esterni asciutti o umidi. Intervallo di temperatura da -55°C a +250°C

ÖLFLEX ROBOT F1 4X0,34

0029596

ÖLFLEX® ROBOT F1 - cavo di alimentazione e comando per sollecitazioni di piegamento e torsione in condizioni ambientali gravose con certificazione UL/cUL AWM

H07V-K 1X1,5 BK

4520011

Cavo di alimentazione e comando H07V-K, AR, PVC, 450/750V, cablaggio di dispositivi e quadri elettrici, ignifugo, classe 5/fili sottili, installazione fissa, anello/bobina

ÖLFLEX CLASSIC 110 2X1 BK

1119894

ÖLFLEX® CLASSIC 110 BK - cavo di comando PVC, registrato VDE, resistente all'olio, flessibile e resistente agli UV per diverse applicazioni, 300/500V, anche per YSLY o YY

ÖLFLEX CLASSIC 100 300/500V 3G1,5

00100644

ÖLFLEX® CLASSIC 100 - Cavo in PVC flessibile, con codifica dei conduttori a colori. Cavo di controllo per molteplici applicazioni, 300/500V, anche per YSLY o YY

SKINDICHT SM-PE-M 12X1.5 LOCKNUT

52103300

SKINDICHT® SM-PE-M, controdadi con spigoli taglienti per il taglio dello strato isolante, per garantire quindi un eccezionale contatto CEM

SKINTOP MS-M BRUSH 75X1.5

53112501

SKINTOP® MS-M BRUSH, pressacavo in ottone con guarnizione lamellare doppia, più rapido, contatto completamente schermato a bassa resistenza, assemblaggio semplice

UNITRONIC BUS CAN FD P 2x2x0,34

2170276

Per sistemi di comunicazione basati su CAN come CANopen. Privo di alogeni, ignifugo a norma IEC 60332-1-2, intervallo di temperatura da -40°C a +80°C

ÖLFLEX CLASSIC 110 Orange 3G1,5

0019711

ÖLFLEX® CLASSIC 110 ORANGE - cavo di comando PVC, flessibile e fili arancioni numerati, concepito per scopi di avvertenza e circuiti esclusi, anche per YSLY o YY

Nastro schermante 3M Scotch™ 1183

SKINTOP® K-M ATEX plus blu

UNITRONIC® EB CY (TP)

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
ÖLFLEX® EB CY schermato; senza guaina interna
0012640	2 X 0.75	6.2	43	56
0012641	3 X 0.75	6.5	52	70
0012642	4 X 0.75	7	61	95
0012643	5 X 0.75	7.7	72	108
0012644	7 X 0.75	8.3	89	168
0012645	12 X 0.75	10.9	138	216
0012646	18 X 0.75	12.7	211	315
0012647	25 X 0.75	14.8	280	435
0012650	2 X 1.0	6.5	51	84
0012651	3 X 1.0	6.8	62	110
0012652	5 X 1.0	8.1	88	156
0012653	7 X 1.0	8.8	112	192
0012654	12 X 1.0	11.5	185	285
0012655	18 X 1.0	13.9	268	395
0012656	25 X 1.0	15.9	354	656
0012660	2 X 1.5	7.1	65	87
0012661	3 X 1.5	7.5	82	112
0012662	5 X 1.5	8.9	119	148
0012663	7 X 1.5	9.9	154	193
0012664	12 X 1.5	13	268	365
0012666	25 X 1.5	17.9	530	734

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Ingombro contenuto grazie al diametro ridotto
La schermatura in calza di rame stagnato del cavo ÖLFLEX® EB CY garantisce la protezione del segnale in circuiti a sicurezza intrinseca dalle interferenze elettromagnetiche
Adatto all''utilizzo esterno

Applicazione

Per circuiti a sicurezza intrinseca (Ex i) secondo IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sezione 16.2.2
In ambienti industriali con applicazioni critiche per soddisfare le prescrizioni EMC (compatibilità elettromagnetica)

Caratteristiche del prodotto

Autoestinguente secondo IEC 60332-1-2
Elevato grado di copertura della schermatura,
ridotta impedenza di trasferimento
(max. 250 Ω/km a 30 MHz)
Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3

Riferimenti normativi/approvazioni

Secondo EN 50525-2-51

Costruzione

Fili sottili di rame nudo
Isolamento del conduttore in PVC LAPP P8/1
Conduttori cordati a strati concentrici
Nastratura in materiale plastico
Schermatura in calza di rame stagnato
Guaina esterna: PVC, Blu, simile RAL 5015

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

Conduttori neri con numerazione bianca secondo VDE 0293-334

Mutua capacità

Cond./cond. circa 160 nF/km
Cond./schermo circa 250 nF/km

Induttanza

ca. 0.52 mH/km

Cordatura conduttori

Fili sottili secondo VDE 0295,
Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

Movimento occasionale: 20 x diametro esterno
Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

U₀/U: 300/500 V

Tensione di prova

Conduttore/conduttore: 3.000 V
Conduttore/schermo: 2.000 V

Campo di temperatura

Movimento occasionale: da -5°C a +70°C
Posa fissa: da -40°C a +80°C

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali. Altri valori come ad es. le tolleranze, se disponibili e rilasciati per la pubblicazione, vengono forniti su richiesta.
Confezione: matassa <= 30 kg oppure <= 250 m, in alternativa bobina.
Si prega di indicare la dimensione della confezione desiderata (ad es. tamburo 1 x 500 m oppure matasse 5 x 100 m)
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
