ÖLFLEX® CHAIN 809 CY

Cavo di controllo flessibile, schermato con isolamento conduttori e guaina esterna in PVC - certificato per il Nord America

ÖLFLEX® CHAIN 809 CY - cavo di alimentazione e comando schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

Basic Line Performance - Corse o accelerazioni moderate
Certificato AWM per USA e Canada
Schermato, conforme ai requisiti EMC

Informazioni sul prodotto (PDF)

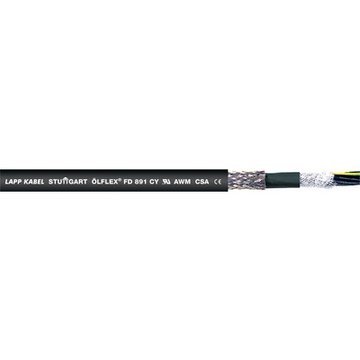

ÖLFLEX FD 891 CY 5G0,5

1027005

ÖLFLEX® FD 891 CY - cavo di alimentazione e comando schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM.

ÖLFLEX CHAIN 809 2X1,0

1026716

ÖLFLEX® CHAIN 809 - cavo di alimentazione e comando per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CHAIN TM CY 7G16AWG

8716070S

ÖLFLEX® CHAIN TM CY - Cavo di controllo e comando per molteplici applicazioni in catene portacavi secondo UL/cUL AWM.

ÖLFLEX CHAIN 809 SC CY 1X95

1062947

ÖLFLEX® CHAIN 809 SC CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CHAIN PN 4X1,5

1026793

ÖLFLEX®CHAIN PN - Cavo di collegamento conforme a PROFINET per applicazioni molteplici in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX FD 90 CY 1X25

0026655

ÖLFLEX® FD 90 CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/CSA AWM

ÖLFLEX CHAIN 809 SC 1X16

1062905

ÖLFLEX® CHAIN 809 SC - cavo di alimentazione unipolare per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX FD 90 1G16

0026603

ÖLFLEX® FD 90 - Cavo di controllo e comando resistente all’olio per applicazioni molteplici nelle catene di alimentazione dell’energia con certificazione UL/CSA AWM

ÖLFLEX CHAIN TM 7G18AWG

8718070

ÖLFLEX® FD CHAIN TM - Cavo di controllo e comando per molteplici applicazioni in catene portacavi con UL listed e certificazione UL/cUL AWM.

ÖLFLEX FD 891 12G0,75

1026112

ÖLFLEX® FD 891 - cavo di alimentazione e comando per uso versatile in catene portacavi con certificazione UL/CSA AWM.

ÖLFLEX FD 90 CY 1X25

0026655

ÖLFLEX® FD 90 CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/CSA AWM

ÖLFLEX FD 90 1G16

0026603

ÖLFLEX® FD 90 - Cavo di controllo e comando resistente all’olio per applicazioni molteplici nelle catene di alimentazione dell’energia con certificazione UL/CSA AWM

ÖLFLEX CHAIN 809 SC 1X16

1062905

ÖLFLEX® CHAIN 809 SC - cavo di alimentazione unipolare per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CHAIN 809 CY 3G0,75

1026760

ÖLFLEX® CHAIN 809 CY - cavo di alimentazione e comando schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CHAIN TM CY 7G16AWG

8716070S

ÖLFLEX® CHAIN TM CY - Cavo di controllo e comando per molteplici applicazioni in catene portacavi secondo UL/cUL AWM.

ÖLFLEX CHAIN 809 SC CY 1X95

1062947

ÖLFLEX® CHAIN 809 SC CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX CHAIN 809 SC 1X70

1062913

ÖLFLEX® CHAIN 809 SC - cavo di alimentazione unipolare per uso versatile in catene portacavi con certificazione UL/cUL AWM

ÖLFLEX FD 90 CY 1X95

0026663

ÖLFLEX® FD 90 CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/CSA AWM

ÖLFLEX FD 90 CY 1X50

0026659

ÖLFLEX® FD 90 CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/CSA AWM

ÖLFLEX CHAIN 809 SC CY 1X50

1062945

ÖLFLEX® CHAIN 809 SC CY - cavo di alimentazione unipolare schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

UNITRONIC PUR CP (TP) 2x2x0,5

0032860

UNITRONIC® PUR CP (TP): cavo per dati a bassa frequenza PUR, cavi PVC DIN 47100, coppie intrecciate, schermato, rivestimento PUR, per esterni, ignifugo, resistente all'olio/antiabrasione

UNITRONIC Li2YCY (TP) 1x2x0,5

0031336

UNITRONIC® Li2YCY (TP): cavo per dati PVC a bassa frequenza e capacità, schermato, con codice DIN 47100, coppie unipolari intrecciate PE, cablaggio interfaccia RS422/RS485

Coaxial - RG-174 A/U

2170001

Installazione fissa e utilizzo flessibile limitato a interni ed esterni asciutti o umidi. Intervallo di temperatura da -55°C a +250°C

ÖLFLEX CLASSIC 110 H 4X0,5

10019904

ÖLFLEX® CLASSIC 110 H - Cavo di comando privo di alogeni, HFFR, resistente all’olio, estremamente flessibile e resistente a temperature fino a -30°C per applicazioni molteplici, BauPVO / CPR

SKINTOP GMP-GL-M 12X1.5 RAL 7001 SGY

53119000

SKINTOP® GMP-GL-M, controdadi rinforzati con fibre di vetro, per la massima stabilità meccanica, per il bloccaggio in fori senza filetto

ÖLFLEX CLASSIC FD 810 CY 4G1,5

0026251

ÖLFLEX® CLASSIC FD 810 CY - cavo di alimentazione e comando schermato per uso versatile nelle catene portacavi

ÖLFLEX SERVO 719 CY 4G1,5

1020010

ÖLFLEX® SERVO 719 CY - cavo per servomotori schermato, a bassa capacità per installazione fissa oppure occasionalmente flessibile con certificazione UL/cUL AWM

ÖLFLEX CLASSIC 115 CY 7G1

1136207

ÖLFLEX® CLASSIC 115 CY - cavo di comando PVC, schermato e flessibile per diverse applicazioni, sottile e leggero senza guaina interna, U0/U: 300/500V

UNITRONIC LiYY A 16X22AWG/7

0022616

UNITRONIC® LiYY A: cavo per dati PVC a bassa frequenza, con codice colore DIN 47100, UL CSA AWM, flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, strumentazione, controllo

SKINTOP ST ISO M 25X1.5 RAL 7001 SGY

53017040

SKINTOP® ST-M, pressacavo in plastica con resistenza all'olio incrementata con intervalli di serraggio variabili, protezione antivibrazione permanente, per piattaforme offshore

ÖLFLEX SERVO FD 7DSL 4G2,5+(2x1)+(2x22A)

1023279

ÖLFLEX® SERVO FD 7DSL - hybrid cable for permanently moved power chain applications, UL/cUL AWM.

ÖLFLEX ROBUST FD 7G1,5

0026524

ÖLFLEX® ROBUST FD - cavo di alimentazione e comando privo di alogeni per applicazioni di catene portacavi in condizioni ambientali gravose

ÖLFLEX SERVO FD 7OCS 4G1,5+(2x0,75)+(2x0

1023373

ÖLFLEX® SERVO FD 7OCS - Cavi ibridi per applicazioni in costante movimento con UL/cUL AWM.

ÖLFLEX ROBUST FD C 4G1,5

0026722

ÖLFLEX® ROBUST FD C - cavo di alimentazione e comando privo di alogeni schermato per applicazioni di catene portacavi in condizioni ambientali gravose

ÖLFLEX SERVO FD 7TCE 4G14AWG

700751

ÖLFLEX® SERVO FD 7TCE - cavo per servomotori schermato, a bassa capacità per un impiego altamente flessibile con certificazione UL TC-ER.

ÖLFLEX CHAIN 819 CP 4G1,0

1027922

ÖLFLEX® CHAIN 819 CP - Cavo di comando altamente flessibile, schermato con isolamento del conduttore in PVC e guaina esterna robusta resistente all'olio in mescola speciale PU

ÖLFLEX SERVO FD zeroCM 3X1,5+1G1

1023470

ÖLFLEX® SERVO FD zeroCM - cavo motore, simmetrico, ottimizzato EMC, per applicazioni in catene portacavi in condizioni di impiego difficili con approvazione UL/CSA AWM.

UNITRONIC LIYCY 7X1

0034807

UNITRONIC® LiYCY: cavo per dati PVC a bassa frequenza con codice DIN 47100 flessibile (Maxi TERMI-POINT® multifilo 0,34mm²) ignifugo, schermato, strumentazione, controllo

ÖLFLEX SERVO FD 796P 4G1,5+(2x1,5)

0025319

ÖLFLEX® SERVO FD 796 P - cavo per servomotori per applicazioni di catene portacavi estremamente dinamiche in condizioni gravose con certificazione UL/CSA AWM e VDE

ÖLFLEX SERVO FD 781 CY 4G1,5

0036320

ÖLFLEX® SERVO FD 781 CY - cavi per servomotori schermati e a bassa capacità per sollecitazioni intermedie nelle applicazioni di catene portacavi.

SKINTOP® MS-HF-M BRUSH

SKINTOP® MS-M BRUSH

ÖLFLEX® CLASSIC FD 810 CY

Codice articolo	Numero conduttori e sezione mm²	Diametro esterno [mm]	Peso rame kg/km	Peso cavo kg/km
ÖLFLEX® CHAIN 809 CY
1026751	2 X 0.5	5.8	36	45
1026752	3 G 0.5	6.1	43	59
1026753	4 G 0.5	6.6	49	83
1026754	5 G 0.5	7.1	57	96
1026755	7 G 0.5	8.5	69	136
1026756	12 G 0.5	10	104	200
1026757	18 G 0.5	11.8	141	275
1026758	25 G 0.5	14.1	211	350
1026759	2 X 0.75	6.2	43	56
1026760	3 G 0.75	6.6	52	70
1026761	4 G 0.75	7.1	61	95
1026762	5 G 0.75	7.7	72	130
1026763	7 G 0.75	9.1	89	168
1026764	12 G 0.75	10.9	138	232
1026765	18 G 0.75	13	211	315
1026766	25 G 0.75	15.6	280	435
1026767	2 X 1.0	6.5	51	84
1026768	3 G 1.0	6.9	62	110
1026769	4 G 1.0	7.5	74	130
1026770	5 G 1.0	8.3	88	156
1026771	7 G 1.0	9.8	112	192
1026772	12 G 1.0	11.7	185	285
1026773	18 G 1.0	14	268	395
1026774	25 G 1.0	16.7	354	486
1026775	2 X 1.5	7.1	65	97
1026776	3 G 1.5	7.5	82	125
1026777	4 G 1.5	8.4	100	165
1026778	5 G 1.5	9.1	119	193
1026779	7 G 1.5	10.9	154	245
1026780	12 G 1.5	13.3	268	365
1026781	18 G 1.5	15.7	373	553
1026782	25 G 1.5	18.7	530	734
1026783	3 G 2.5	9	118	188
1026784	4 G 2.5	10.1	147	236
1026785	7 G 2.5	13.5	253	340
1026788	4 G 4.0	11.9	248	305

Disponibile da 2 a 5 giorni lavorativi.

Disponibile da 6 a 10 giorni lavorativi.

Disponibilità da verificare: contatta il Customer Service - Tel: +39 0362 4871

Vantaggi

Ottimo rapporto qualità/prezzo
Flessibile e leggero, senza guaina interna
La certificazione multi-standard semplifica la gestione e riduce i costi
La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

Per catene portacavi o parti di macchine in movimento
In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
Cablaggio di macchine, apparecchi e quadri elettrici
Linee di assemblaggio e produzione

Caratteristiche del prodotto

Adatto alle applicazioni in torsione tipiche in torri eoliche
Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
Conforme ai requisiti EMC
Superficie esterna a bassa aderenza

Riferimenti normativi/approvazioni

UL AWM Style 20886
cUL AWM II A/B FT1
UL File No. E63634
Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

Fili sottili di rame nudo
Isolamento dei conduttori in PVC
Conduttori cordati a strati concentrici
Nastratura in tessuto non tessuto
Schermatura in calza di rame stagnato
Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

ETIM 5.0 Class-ID: EC000104
Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

ETIM 6.0 Class-ID: EC000104
ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Torsione in WTG (Wind Turbine Generators)

TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

Posa mobile: da 10 x diametro esterno
Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

VDE: U₀/U: 300/500 V
UL & CSA: 1000 V

Tensione di prova

Conduttore/conduttore: 4.000 V
Conduttore/schermo: 2.000 V

Conduttore di terra

G = con conduttore giallo/verde
X = senza conduttore giallo/verde

Campo di temperatura

Mobile: da 0°C a +70°C (UL/CSA: +80°C)
Posa fissa: da -40°C a +70°C (UL/CSA +80°C)

Cicli di flessione e parametri di utilizzo

Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Se non diversamente specificato, tutti i valori indicati del prodotto sono valori nominali a temperatura ambiente. I dettagli sui valori (es. le tolleranze) vengono forniti su richiesta.
Confezione: matassa 100 m; tamburo (500; 1000) m
Le fotografie e disegni non sono in scala e non sono da intendersi come immagini con dettagli realistici dei relativi prodotti.
